A instalação de sistemas de tubulação flexível requer precisão absoluta. A integridade estrutural depende muito do envoltório do solo-tubo, e não apenas do material do tubo em si. Você não pode simplesmente enterrar essas linhas e esperar pelo melhor. Valas inadequadas, assentamento incorreto ou profundidades de enterramento mal calculadas são responsáveis pela maioria das falhas prematuras em tubulações subterrâneas. Esses erros fundamentais de instalação frequentemente levam a operações de desenterramento dispendiosas. Eles também causam graves paralisações operacionais e riscos ambientais perigosos. Devemos abordar as realidades de engenharia dos ambientes subterrâneos antes de iniciar qualquer projeto. Este guia fornece uma estrutura de estágio de decisão baseada em evidências para avaliar requisitos de instalação de tubos termoplásticos reforçados . Abordaremos distribuições de carga crítica, padrões rigorosos de material de aterro e parâmetros de profundidade verificáveis. A compreensão dessas forças interativas ajuda os engenheiros a projetar redes subterrâneas altamente resilientes. Seguir essas diretrizes garante a viabilidade do projeto a longo prazo e o desempenho ideal do sistema em cenários operacionais adversos.
Sinergia Solo-Tubo: O tubo termoplástico reforçado atua como um sistema flexível; sua classificação estrutural está fundamentalmente ligada à qualidade e compactação do aterro circundante.
Restrições de profundidade mínima: As profundidades mínimas de sepultamento são ditadas por cargas dinâmicas (por exemplo, tráfego AASHTO H-20/HS-20) e linhas de gelo locais, normalmente exigindo 24 a 36 polegadas de cobertura.
Limites Máximos de Profundidade: O enterramento máximo é regido por cargas permanentes (peso do solo e lençóis freáticos), exigindo uma análise precisa de tensões para evitar que os limites de deflexão sejam excedidos.
Seleção de materiais: Materiais granulares e não coesos (Classe I ou II) são universalmente preferidos para zonas críticas de esquadria e aterro inicial para evitar carregamento pontual.
A mecânica dos tubos flexíveis difere completamente dos sistemas rígidos de concreto ou metálicos. Tubos rígidos transportam cargas estruturais diretamente através de suas paredes espessas e inflexíveis. Eles suportam todo o peso da terra acima deles de forma independente. Por outro lado, um O tubo RTP transfere cargas verticais suspensas para o solo circundante. Depende fortemente do suporte lateral do solo para resistir às forças de esmagamento verticais. À medida que a terra pressiona a coroa, as laterais do tubo tentam se expandir para fora. O solo compactado nas laterais empurra para trás. Esta resistência lateral cria um anel de suporte equilibrado. Sem restrição lateral adequada, os tubos flexíveis irão inevitavelmente deformar-se sob pressão.
O sucesso em instalações enterradas depende inteiramente do gerenciamento da deflexão da tubulação. A deflexão é a ligeira ovalização do diâmetro do tubo sob o peso externo. Os engenheiros definem o sucesso mantendo esta deflexão estritamente dentro das tolerâncias especificadas pelo fabricante. Os fabricantes geralmente expressam esses limites como uma porcentagem estrita do diâmetro nominal do tubo. Um limite de deflexão de cinco por cento é comum em projetos municipais e industriais. Manter a tensão e a ovalização baixas preserva o desempenho hidráulico da tubulação. Ele também protege o revestimento interno contra fraturas microscópicas por estresse ao longo de décadas de uso.
Devemos enfatizar um conceito central relativo à engenharia subterrânea. Você nunca está avaliando apenas o tubo termoplástico vazio. Você está avaliando a estrutura composta do envelope do solo. O produto real consiste no tubo agindo de forma síncrona ao longo de seu aterro projetado. Se você não compactar o solo adequadamente, degradará instantaneamente as classificações de pressão do sistema. O tubo sozinho não pode suportar cargas aéreas severas. Necessita que a terra circundante funcione como parceiro estrutural.
Devemos evitar afirmar que estes sistemas termoplásticos são indestrutíveis. Eles são altamente duráveis, mas inerentemente vulneráveis durante a fase de instalação ativa. A compactação inadequada ou o tipo de solo errado comprometem imediatamente a sua integridade estrutural. Colocar pedras pesadas contra a parede do tubo cria cargas pontuais severas. Essas cargas pontuais podem perfurar ou deformar o material sob a pressão do solo. Sempre trate o envelope do solo como um componente de suporte de carga crítico e altamente projetado.
Definir a profundidade correta do sepultamento requer a análise de condições técnicas de limite distintas. Você deve equilibrar as forças dinâmicas da superfície com as pressões subterrâneas esmagadoras. As suposições muitas vezes levam a falhas estruturais catastróficas. Os engenheiros devem calcular esses limites de profundidade usando modelos matemáticos comprovados e dados localizados do solo.
A profundidade mínima de enterramento protege a tubulação de cargas perigosas acima. O tráfego de superfície representa uma grande ameaça às instalações superficiais. Os engenheiros calculam esses impactos dinâmicos usando os padrões de carga rodoviária AASHTO H-20 e HS-20. Os caminhões pesados comprimem o solo e transferem a tensão diretamente para baixo, em direção à coroa do tubo. A cobertura adequada do solo absorve e dissipa esta energia destrutiva. O tipo de pavimento altera significativamente a cobertura mínima exigida. Estradas de concreto rígido distribuem amplamente as cargas superficiais em uma grande área. Essa distribuição geralmente permite a colocação de tubos um pouco mais rasos. O asfalto flexível espalha as cargas com menos eficiência, exigindo profundidades de enterramento mais profundas para segurança. Você também deve considerar fatores ambientais graves. A colocação de tubos abaixo da profundidade máxima de penetração do gelo continua a ser crucial. A elevação da geada atua como uma força ascendente poderosa e imprevisível em climas gelados. Pode facilmente desalinhar as juntas, deformar a parede do tubo e destruir a camada circundante.
A profundidade máxima de sepultamento é governada inteiramente por cargas permanentes contínuas. Essas cargas mortas incluem o peso maciço e imutável do prisma do solo acima. Valas profundas exercem milhares de quilos de pressão estática na estrutura do tubo. A pressão hidrostática da água subterrânea também comprime a tubulação continuamente por todos os lados. As variações na densidade do solo determinam exatamente o quão pesado esse prisma suspenso se torna. A argila úmida pesa significativamente mais que a areia seca. Os engenheiros prevêem a deflexão em aterros profundos usando modelos de cálculo estabelecidos. A Fórmula Iowa de Spangler continua sendo uma estrutura fundamental para essas previsões críticas. Ele leva em consideração a rigidez do solo, o peso da carga e a flexibilidade do tubo. Certas diretrizes manuais da AWWA também ajudam a quantificar os limites de deformação esperados. Instalações profundas deixam margem absolutamente zero para erros de estimativa.
Os gerentes de projeto devem exigir total transparência dos dados de seus fornecedores de produtos. Instrua suas equipes de engenharia a solicitar tabelas de carga em profundidade específicas do projeto. Nunca confie em gráficos de profundidade genéricos e práticos encontrados aleatoriamente online. Cada local de trabalho apresenta densidades de solo, lençóis freáticos e padrões de tráfego exclusivos. Você precisa de cálculos baseados em seu relatório geotécnico de solo específico.
Categoria de profundidade |
Tipo de carga primária |
Principais fatores de influência |
Limite de Engenharia Governante |
|---|---|---|---|
Profundidade Mínima |
Cargas ao vivo (dinâmicas) |
Tráfego (AASHTO H-20), Profundidade da Linha de Gelo, Tipo de Pavimento Rodoviário |
Requer 24-36 polegadas de cobertura bem compactada para evitar esmagamento e levantamento. |
Profundidade Máxima |
Cargas mortas (estáticas) |
Peso do Prisma do Solo, Pressão Hidrostática, Densidade do Solo Úmido |
Requer análise de deflexão estrutural (Fórmula de Spangler) para evitar colapso. |
A seleção do aterro correto influencia diretamente a vida útil operacional do gasoduto. Você deve alinhar suas escolhas de materiais com os padrões USBR e ASTM. A má seleção de materiais garante falha prematura da tubulação. O solo deve fornecer suporte uniforme sem introduzir fricção prejudicial ou cargas pontuais.

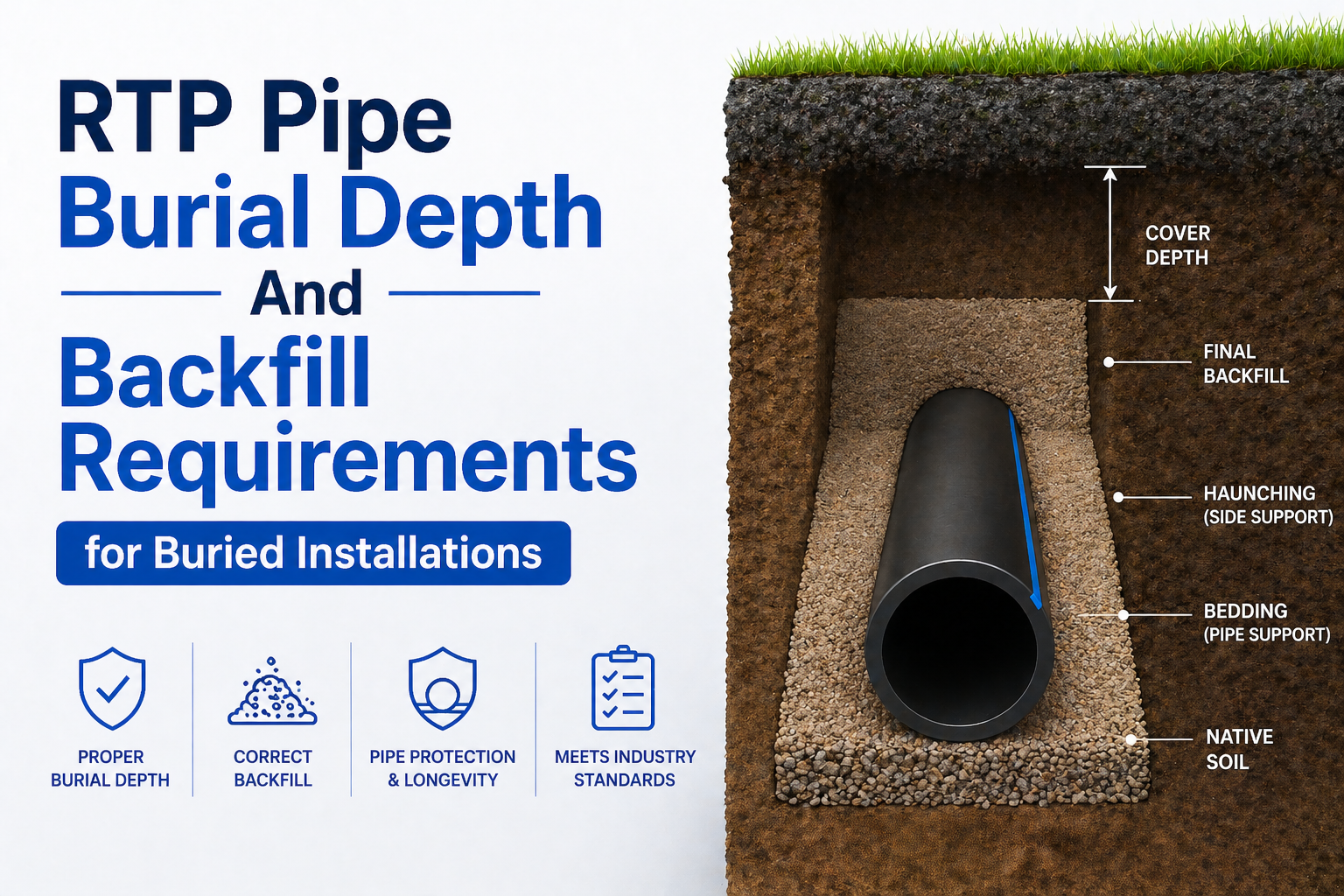

A fundação e o fundamento proporcionam um fundo de vala estável e nivelado. Você não pode colocar o tubo termoplástico diretamente sobre pedras irregulares ou terreno irregular. Se a escavação revelar terreno rochoso, você deverá escavar demais o fundo da vala. Em seguida, você preenche o fundo escavado usando material de cama macio e compatível. Esta etapa crucial evita cargas pontuais severas na curvatura inferior. Uma base lisa e uniforme garante uma distribuição uniforme de tensões ao longo de todo o comprimento da tubulação.
A zona de esquadro é a área mais crítica para suporte estrutural. Esta zona cobre a metade inferior do exterior curvo do tubo. Os instaladores devem trabalhar cuidadosa e manualmente o material sob esta curvatura específica. Deixar espaços vazios na zona de esquadria garante a futura deflexão do tubo. Sem suporte de quadril, o peso empurra o tubo para baixo no vazio. O solo aqui deve travar o tubo de forma segura e simétrica no lugar.
Classificações padronizadas de solo orientam seu processo de seleção de aterro. Categorizamos esses solos com base na rigidez estrutural, resposta à umidade e comportamento de compactação.
Classe I e II (recomendado): Esses materiais premium incluem brita, cascalho e areia limpa. Eles oferecem suporte estrutural incrivelmente alto. Os trabalhadores podem compactá-los facilmente em espaços apertados ao redor do tubo. Eles não retêm água em excesso.
Classe III (Condicional): Consiste em areias siltosas ou moderadamente argilosas. Você pode usá-los condicionalmente, sob supervisão estrita. Eles exigem controle preciso de umidade para atingir a densidade adequada. Eles também exigem esforços de compactação muito mais pesados e demorados de suas equipes.
Classe IV e V (evitar completamente): Esses materiais instáveis incluem argilas altamente coesivas e solos orgânicos. Eles oferecem padrões de liquidação altamente imprevisíveis. Eles incham quando molhados e encolhem quando secos. Nunca utilize estes materiais nas zonas primárias de suporte estrutural.
Você deve diferenciar claramente o preenchimento inicial do preenchimento final. O aterro inicial atua como zona de proteção primária. Envolve completamente o entorno imediato da linha termoplástica. Requer estritamente materiais importados de alta qualidade, como Classe I ou II. O aterro final fica acima desta zona de proteção. Ele se estende para cima desde o aterro inicial até o nível da superfície. Muitas vezes você pode utilizar com segurança solos escavados nativos para esta seção superior. Certifique-se de que o solo nativo não contém pedras enormes ou aglomerados congelados.
Os riscos de execução em campo muitas vezes inviabilizam planos perfeitamente elaborados. A instalação no mundo real exige experiência prática em abertura de valas e supervisão rigorosa do empreiteiro. Um projeto impecável não significa nada se a equipe de campo apressar o processo de aterro. Você deve mitigar esses riscos físicos por meio de protocolos locais rigorosos.
A economia da amplitude da trincheira dita os principais resultados orçamentais e estruturais. Cavar uma vala larga dá aos trabalhadores amplo espaço físico para operar. Eles podem manobrar com segurança equipamentos pesados de compactação nas laterais dos tubos. Eles podem compactar adequadamente as zonas cruciais do quadril. No entanto, valas excessivamente largas aumentam drasticamente os custos de escavação. Valas mais largas também aumentam a carga total de terra que repousa fortemente sobre a coroa do tubo. Você deve equilibrar estrategicamente o espaço de compactação adequado contra essas cargas permanentes crescentes. Valas estreitas economizam dinheiro, mas muitas vezes resultam em compactação de preenchimento lateral desleixada e inadequada.
A seleção do equipamento de compactação requer atenção diária cuidadosa. Você deve alertar suas equipes de campo contra o uso de rolos vibratórios pesados muito cedo. Operar essas máquinas poderosas diretamente sobre um tubo raso causa danos estruturais imediatos. A vibração intensa pode rachar o tubo ou deformar a sua forma fabricada. Espere até obter cobertura vertical suficiente antes de utilizar máquinas pesadas. Normalmente, você precisa primeiro de pelo menos 12 a 18 polegadas de preenchimento inicial. Use compactadores pneumáticos manuais menores para as zonas laterais altamente sensíveis.
Os perigos das caixas de valas representam um erro de campo muito comum, mas destrutivo. A segurança do trabalhador muitas vezes requer blindagens de trincheiras de aço pesadas em escavações profundas. As tripulações frequentemente arrastam esses enormes escudos ao longo da trincheira à medida que o trabalho avança. Arrastá-los à força sobre o tubo instalado perturba a base cuidadosamente compactada. Este atrito severo também raspa e danifica a parede externa do tubo. O movimento de arrasto deixa vazios perigosos no suporte lateral do solo. Você deve exigir que as escavadeiras levantem e movam as caixas de valas sequencialmente. Nunca puxe-os com força através do envelope de solo preparado.
O gerenciamento das águas subterrâneas garante que a densidade do solo permaneça estável durante a instalação. A inundação de valas cria um ambiente lamacento desastroso para aterro. Você não pode atingir fisicamente a densidade adequada do solo em águas paradas. A lama compactada cria apenas uma lama fraca e instável. A desidratação é absolutamente necessária antes de colocar o material da cama. A desidratação ativa mantém intactas as zonas de suporte estrutural.
Estabeleça parâmetros precisos de largura da vala antes da chegada da primeira escavadeira.
Obrigar o uso de compactadores manuais especificamente para as zonas críticas de esquadria.
Restrinja equipamentos vibratórios pesados até que exista um mínimo de 30 centímetros de cobertura.
Treine os operadores do equipamento para levantar estritamente, em vez de arrastar, as caixas de proteção de valas.
Implantar sistemas de drenagem ativos, como poços, se o lençol freático local for alto.
Selecionar o fornecedor certo é tão crítico quanto executar a compactação adequada do solo. Você precisa de parceiros de fabricação que respaldem seus produtos com dados de engenharia robustos e transparentes. Um fornecedor confiável elimina suposições do processo de instalação. Eles fornecem inteligência localizada e acionável para seu local de trabalho específico.
Os fabricantes credíveis devem aderir a rigorosos processos de verificação padrão. Procure o alinhamento direto com padrões importantes do setor, como API 15S. Algumas aplicações municipais ou industriais também se alinham com os equivalentes da ASTM F2648. Normas ISO específicas regulam frequentemente as classificações de pressão destas estruturas compostas. Solicite documentação clara que comprove que eles atendem a esses rigorosos benchmarks de terceiros. Produtos não testados ou vagamente certificados introduzem enormes responsabilidades nos seus projetos de infraestrutura. Sempre verifique a metodologia de teste por trás dos gráficos de profundidade publicados.
O suporte técnico serve como um grande diferencial do fornecedor. Aconselhe suas equipes de compras a avaliar os fornecedores estritamente com base no suporte proativo de engenharia. Eles fornecerão análises de estresse específicas do local? Eles calculam as profundidades mínimas de sepultamento com base em seus relatórios geotécnicos de solo localizados? Os melhores fabricantes oferecem treinamento abrangente de instalação em campo para suas equipes. Eles não apenas enviam quilômetros de canos e vão embora. Eles designam engenheiros para garantir que as primeiras juntas sejam assentadas perfeitamente.
O alinhamento de garantia e responsabilidade exige um escrutínio contratual muito rigoroso. O uso de materiais de aterro não aprovados pode facilmente anular garantias abrangentes do fabricante. Se você substituir a pedra Classe I exigida por argila nativa barata, você assume todos os riscos. Você deve seguir rigorosamente os guias de instalação publicados pelo fabricante. Sua garantia financeira protege seu projeto somente se você seguir seus requisitos específicos de solo. Uma falha estrutural causada por má compactação nunca irá desencadear uma reclamação de garantia bem-sucedida.
As próximas etapas da sua lista restrita devem se concentrar fortemente em dados técnicos verificáveis. Recomendamos iniciar uma pequena avaliação piloto para projetos altamente complexos ou de grande escala. Alternativamente, exija um “Boletim Técnico” detalhado descrevendo diretrizes precisas para o enterro. Certifique-se de que essas diretrizes sejam mapeadas diretamente para as métricas exclusivas de densidade do solo do seu projeto. Se um fornecedor hesitar em fornecer esses dados, procure imediatamente outro lugar. Fornecedores superiores aceitam o escrutínio técnico.
A implantação de uma tubulação altamente confiável requer tanto uma fabricação superior quanto uma execução de valas rigorosamente disciplinada. O tubo mais robusto ainda irá falhar catastroficamente se for instalado dentro de solo mal compactado. A profundidade adequada do enterro e o aterro de alta qualidade nunca são apenas recomendações vagas da indústria. Eles continuam sendo a base estrutural absoluta de todo o ciclo de vida operacional do seu pipeline. A precisão durante a fase de aterro evita vazamentos catastróficos, ovais e deformações décadas depois. Você deve priorizar a análise rigorosa do solo e a adesão estrita aos limites de profundidade de suporte estabelecidos.
Recomendamos fortemente que você consulte diretamente sua equipe de engenharia interna. Peça-lhes que revisem todos os dados geotécnicos localizados antes de selecionar os materiais da vala. Você deve então entrar em contato com engenheiros técnicos de vendas dedicados para uma avaliação da profundidade do enterro específica do local. Estabeleça uma revisão completa e documentada da compatibilidade do material antes de iniciar qualquer escavação. Conecte-se com especialistas sobre o seu requisitos de tubos termoplásticos reforçados para finalizar uma estrutura de instalação resiliente e totalmente compatível.
R: Sim, mas normalmente apenas para a zona de aterro final. Deve permanecer livre de pedras grandes, detritos perigosos e aglomerados congelados. As zonas críticas de aterro inicial e de assentamento geralmente requerem materiais importados e classificados como Classe I ou II. Estes materiais granulares específicos garantem uma compactação previsível e um suporte lateral estrutural vital.
R: As águas subterrâneas aumentam significativamente o risco de flutuação da tubulação se a linha ficar vazia. Também reduz drasticamente a resistência ao atrito de suporte do solo circundante. Lençóis freáticos altos podem exigir profundidades de enterramento mais profundas ou espessuras de parede de produtos mais pesadas. Você também pode precisar de ancoragem de concreto anti-flutuação especializada e aterro específico de brita pesada.
R: Existem diversas variáveis em relação às cargas dinâmicas de superfície e aos tipos de pavimento. No entanto, áreas não pavimentadas sujeitas ao tráfego padrão H-20 ou HS-20 normalmente requerem um mínimo de 24 a 36 polegadas de cobertura bem compactada. Esta profundidade precisa distribui adequadamente a carga dinâmica. Previne eficazmente a deformação perigosa do tubo e preserva a integridade estrutural a longo prazo.
R: Sim. Como o termoplástico é totalmente não metálico, o equipamento padrão de localização eletromagnética não consegue detectá-lo no subsolo. As melhores práticas da indústria exigem a instalação de um fio traçador metálico contínuo ao lado dele. Você também deve colocar fita de advertência colorida na vala acima do tubo. Esta etapa crítica evita danos acidentais a terceiros durante futuros trabalhos de escavação.
