يتطلب تركيب أنظمة الأنابيب المرنة دقة مطلقة. تعتمد السلامة الهيكلية بشكل كبير على غلاف أنابيب التربة، وليس فقط على مادة الأنابيب نفسها. لا يمكنك ببساطة دفن هذه السطور والأمل في الأفضل. إن سوء حفر الخنادق أو الفرش غير الصحيح أو أعماق الدفن الخاطئة تمثل غالبية حالات فشل خطوط الأنابيب تحت الأرض المبكرة. تؤدي أخطاء التثبيت الأساسية هذه في كثير من الأحيان إلى عمليات اكتشاف مكلفة. كما أنها تتسبب في توقف تشغيلي شديد ومخاطر بيئية خطيرة. يجب علينا معالجة الحقائق الهندسية للبيئات الجوفية قبل البدء في أي مشروع. يوفر هذا الدليل إطار عمل قائم على الأدلة للتقييم في مرحلة اتخاذ القرار الأنابيب البلاستيكية الحرارية . متطلبات تركيب سنغطي توزيعات الأحمال الحرجة، ومعايير مواد الردم الصارمة، ومعلمات العمق التي يمكن التحقق منها. إن فهم هذه القوى المتفاعلة يساعد المهندسين على تصميم شبكات تحت الأرض عالية المرونة. إن اتباع هذه الإرشادات يضمن استمرارية المشروع على المدى الطويل والأداء الأمثل للنظام عبر البيئات التشغيلية القاسية.
التآزر بين أنابيب التربة: تعمل الأنابيب البلاستيكية الحرارية المقواة كنظام مرن؛ ويرتبط تصنيفها الهيكلي بشكل أساسي بجودة وضغط الردم المحيط.
قيود الحد الأدنى للعمق: يتم تحديد الحد الأدنى لأعماق الدفن بواسطة الأحمال الحية الديناميكية (على سبيل المثال، حركة المرور AASHTO H-20/HS-20) وخطوط الصقيع المحلية، والتي تتطلب عادةً 24 إلى 36 بوصة من الغطاء.
الحدود القصوى للعمق: يخضع الحد الأقصى للدفن للأحمال الميتة (وزن التربة ومنسوب المياه الجوفية)، مما يتطلب تحليل ضغط دقيق لمنع تجاوز حدود الانحراف.
اختيار المواد: تُفضل المواد الحبيبية غير المتماسكة (الفئة الأولى أو الثانية) عالميًا للمناطق الحرجة والردم الأولي لمنع تحميل النقاط.
تختلف ميكانيكا الأنابيب المرنة تمامًا عن الأنظمة الخرسانية أو المعدنية الصلبة. تحمل الأنابيب الصلبة الأحمال الهيكلية مباشرة من خلال جدرانها السميكة الصلبة. إنهم يتحملون وزن الأرض بالكامل فوقهم بشكل مستقل. على العكس من ذلك، أ ينقل أنبوب RTP الأحمال الرأسية العلوية إلى التربة المحيطة. وهي تعتمد بشكل كبير على دعم التربة الجانبية لمقاومة قوى التكسير العمودي. عندما تضغط الأرض على التاج، تحاول جوانب الأنبوب التمدد إلى الخارج. التربة المضغوطة على طول الجانبين تدفع للخلف. تخلق هذه المقاومة الجانبية حلقة دعم متوازنة. بدون ضبط جانبي مناسب، سوف تتشوه الأنابيب المرنة حتماً تحت الضغط.
يعتمد النجاح في التركيبات المدفونة بشكل كامل على إدارة انحراف الأنابيب. الانحراف هو البيضاوي الطفيف لقطر الأنبوب تحت الوزن الخارجي. يحدد المهندسون النجاح من خلال الحفاظ على هذا الانحراف بدقة ضمن المسموحات المحددة من قبل الشركة المصنعة. عادةً ما يعبر المصنعون عن هذه الحدود كنسبة مئوية صارمة من قطر الأنبوب الاسمي. حد الانحراف بنسبة خمسة بالمائة شائع في المشاريع البلدية والصناعية. إن الحفاظ على الضغط والشكل البيضاوي منخفضًا يحافظ على الأداء الهيدروليكي لخط الأنابيب. كما أنه يحمي البطانة الداخلية من كسور الإجهاد المجهرية على مدى عقود من الاستخدام.
يجب أن نؤكد على المفهوم الأساسي فيما يتعلق بالهندسة تحت السطح. أنت لا تقوم أبدًا بتقييم الأنابيب البلاستيكية الحرارية العارية. أنت تقوم بتقييم هيكل غلاف التربة المركب. يتكون المنتج الفعلي من الأنبوب الذي يعمل بشكل متزامن جنبًا إلى جنب مع الردم الهندسي. إذا فشلت في ضغط التربة بشكل صحيح، فإنك تؤدي على الفور إلى انخفاض معدلات ضغط النظام. لا يمكن للأنبوب وحده أن يتحمل الأحمال العلوية الشديدة. إنها تحتاج إلى الأرض المحيطة لتعمل كشريك هيكلي.
يجب أن نتجنب الادعاء بأن أنظمة اللدائن الحرارية هذه غير قابلة للتدمير. إنها متينة للغاية ولكنها ضعيفة بطبيعتها أثناء مرحلة التثبيت النشط. يؤدي الضغط غير المناسب أو نوع التربة الخاطئ إلى تعريض سلامتها الهيكلية للخطر على الفور. يؤدي وضع الصخور الثقيلة على جدار الأنبوب إلى إنشاء أحمال نقطية شديدة. يمكن لهذه الأحمال النقطية أن تثقب المادة أو تشوهها تحت ضغط التربة. تعامل دائمًا مع غلاف التربة باعتباره مكونًا مهمًا ومصممًا للغاية للحمل.
يتطلب تحديد عمق الدفن الصحيح تحليل شروط الحدود الفنية المتميزة. يجب عليك موازنة القوى السطحية الديناميكية ضد الضغوط الجوفية الساحقة. غالبًا ما يؤدي التخمين إلى إخفاقات هيكلية كارثية. يجب على المهندسين حساب حدود العمق هذه باستخدام نماذج رياضية مثبتة وبيانات التربة المحلية.
الحد الأدنى لعمق الدفن يحمي خط الأنابيب من الأحمال الحية الخطرة أعلاه. تشكل حركة المرور السطحية تهديدًا كبيرًا للمنشآت الضحلة. يقوم المهندسون بحساب هذه التأثيرات الديناميكية باستخدام معايير تحميل الطرق السريعة AASHTO H-20 وHS-20. تقوم الشاحنات الثقيلة بضغط التربة وتنقل الضغط مباشرة إلى الأسفل نحو تاج الأنبوب. ويمتص الغطاء المناسب للتربة هذه الطاقة المدمرة ويبددها. يغير نوع الرصيف بشكل كبير الحد الأدنى للغطاء المطلوب. تقوم الطرق الخرسانية الصلبة بتوزيع الأحمال السطحية على نطاق واسع عبر مساحة كبيرة. غالبًا ما يسمح هذا التوزيع بوضع أنابيب أقل عمقًا قليلاً. ينشر الأسفلت المرن الأحمال بكفاءة أقل، مما يتطلب أعماق دفن أعمق للسلامة. يجب عليك أيضًا مراعاة العوامل البيئية الشديدة. يظل وضع الأنابيب تحت الحد الأقصى لعمق اختراق الصقيع أمرًا بالغ الأهمية. يعمل الصقيع كقوة تصاعدية قوية وغير متوقعة في المناخات المتجمدة. يمكن أن يؤدي ذلك بسهولة إلى اختلال المفاصل وتشويه جدار الأنبوب وتدمير الفراش المحيط.
الحد الأقصى لعمق الدفن يخضع بالكامل للأحمال الميتة المستمرة. تشمل هذه الأحمال الميتة الوزن الهائل وغير المتغير لمنشور التربة أعلاه. تضع الخنادق العميقة آلاف الأرطال من الضغط الساكن على هيكل الأنابيب. كما أن الضغط الهيدروستاتيكي للمياه الجوفية يضغط على خط الأنابيب بشكل مستمر من جميع الجوانب. تحدد الاختلافات في كثافة التربة مدى ثقل هذا المنشور العلوي. يزن الطين الرطب أكثر بكثير من الرمل الجاف. يتوقع المهندسون انحراف التعبئة العميقة باستخدام نماذج حسابية ثابتة. تظل صيغة أيوا لسبانجلر بمثابة إطار عمل أساسي لهذه التنبؤات الحاسمة. وهي تؤثر في صلابة التربة، وأوزان الأحمال، ومرونة الأنابيب. تساعد بعض إرشادات دليل AWWA أيضًا في تحديد حدود التشوه المتوقعة. تترك التركيبات العميقة هامشًا صفرًا على الإطلاق لأخطاء التقدير.
يجب على مديري المشاريع أن يطالبوا بشفافية البيانات الكاملة من موردي منتجاتهم. قم بتوجيه فرقك الهندسية لطلب جداول أحمال العمق الخاصة بالمشروع. لا تعتمد أبدًا على الرسوم البيانية العامة المتعمقة التي يتم العثور عليها بشكل عشوائي عبر الإنترنت. يتميز كل موقع عمل بكثافة التربة الفريدة ومنسوب المياه وأنماط حركة المرور. أنت بحاجة إلى حسابات بناءً على تقرير التربة الجيوتقنية المحدد.
فئة العمق |
نوع التحميل الأساسي |
العوامل المؤثرة الرئيسية |
الحد الهندسي الحاكم |
|---|---|---|---|
الحد الأدنى للعمق |
الأحمال المباشرة (ديناميكية) |
حركة المرور (AASHTO H-20)، عمق خط الصقيع، نوع رصيف الطريق |
يتطلب 24-36 بوصة من الغطاء المضغوط جيدًا لمنع التكسير والرفع. |
أقصى عمق |
الأحمال الميتة (ثابتة) |
وزن منشور التربة، الضغط الهيدروستاتيكي، كثافة التربة الرطبة |
يتطلب تحليل الانحراف الهيكلي (صيغة سبانجلر) لمنع الانهيار. |
يؤثر اختيار الردم الصحيح بشكل مباشر على العمر التشغيلي لخط الأنابيب. يجب عليك مواءمة اختياراتك المادية بشكل وثيق مع معايير USBR وASTM. سوء اختيار المواد يضمن الفشل المبكر لخط الأنابيب. يجب أن توفر التربة دعمًا موحدًا دون حدوث احتكاك أو أحمال نقطية ضارة.

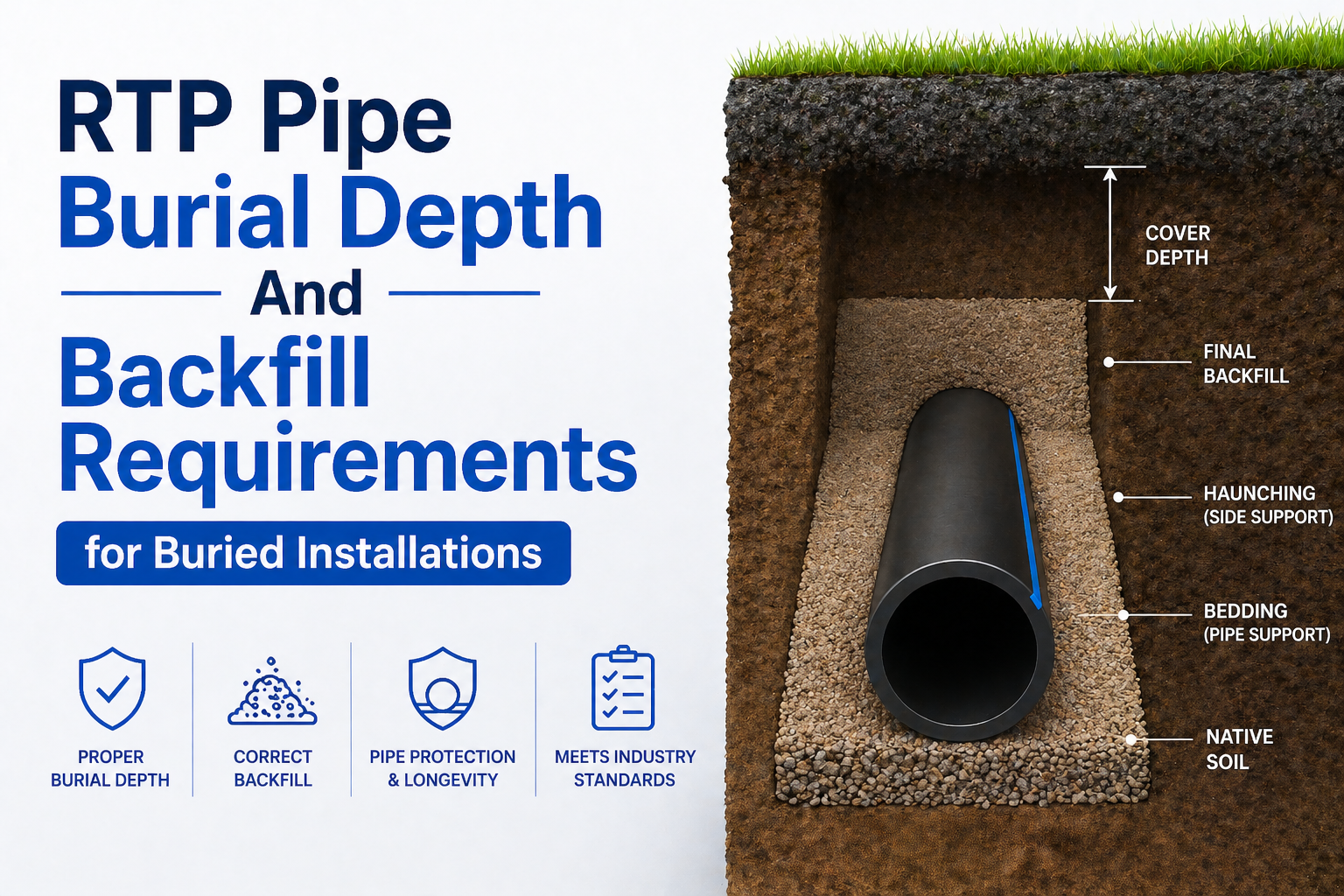

يوفر الأساس والفراش قاعًا مستقرًا ومستويًا للخندق. لا يمكنك وضع أنبوب اللدائن الحرارية مباشرة على صخور خشنة أو أرض غير مستوية. إذا كشفت الحفريات عن تضاريس صخرية، فيجب عليك الإفراط في حفر قاع الخندق. ثم تقوم بعد ذلك بردم القاع المحفور باستخدام مادة فراش ناعمة ومتوافقة. تمنع هذه الخطوة الحاسمة تحميل النقاط الشديد على الانحناء السفلي. يضمن الأساس السلس والمتساوي توزيع الضغط بشكل موحد على طول خط الأنابيب بالكامل.
تعتبر منطقة الانحناء هي المنطقة الأكثر أهمية للدعم الهيكلي. تغطي هذه المنطقة النصف السفلي من الجزء الخارجي المنحني للأنبوب. يجب على القائمين على التركيب أن يعملوا المواد بعناية ويدويًا تحت هذا الانحناء المحدد. إن ترك فراغات فارغة في منطقة الانحناء يضمن انحراف الأنبوب في المستقبل. وبدون دعم مؤخر، يدفع الوزن الأنبوب إلى الأسفل في الفراغ. يجب أن تثبت التربة هنا الأنبوب بشكل آمن ومتماثل في مكانه.
تعمل تصنيفات التربة الموحدة على توجيه عملية اختيار الردم. نقوم بتصنيف هذه التربة على أساس الصلابة الهيكلية، واستجابة الرطوبة، وسلوك الضغط.
الفئة الأولى والثانية (موصى بها): تشمل هذه المواد المتميزة الحجر المسحوق والحصى والرمل النظيف. أنها توفر دعمًا هيكليًا عاليًا بشكل لا يصدق. يمكن للعمال ضغطها بسهولة في مساحات ضيقة حول الأنبوب. أنها لا تحمل الماء الزائد.
الدرجة الثالثة (المشروطة): وتتكون من رمال طينية أو متوسطة الطين. يمكنك استخدامها بشكل مشروط تحت إشراف صارم. إنها تتطلب تحكمًا دقيقًا في الرطوبة لتحقيق الكثافة المناسبة. كما أنها تتطلب أيضًا جهود ضغط أكبر بكثير وتستغرق وقتًا طويلاً من أطقم العمل لديك.
الفئتان الرابعة والخامسة (تجنبها تمامًا): تشمل هذه المواد غير المستقرة الطين شديد التماسك والتربة العضوية. أنها توفر أنماط تسوية لا يمكن التنبؤ بها إلى حد كبير. تنتفخ عندما تكون مبللة وتتقلص عندما تجف. لا تستخدم أبدًا هذه المواد في مناطق الدعم الهيكلي الأساسية.
يجب عليك التمييز بوضوح بين الردم الأولي والردم النهائي. يعمل الردم الأولي كمنطقة الحماية الأساسية. إنه يغلف المحيط المباشر لخط اللدائن الحرارية بالكامل. إنها تتطلب بشكل صارم مواد مستوردة وعالية الجودة مثل الفئة الأولى أو الثانية. يقع الردم النهائي فوق منطقة الحماية هذه. ويمتد لأعلى من الردم الأولي إلى مستوى السطح. يمكنك في كثير من الأحيان استخدام التربة المحفورة بأمان لهذا القسم العلوي. تأكد من أن التربة الأصلية لا تحتوي على صخور ضخمة أو كتل مجمدة.
غالبًا ما تؤدي مخاطر التنفيذ الميداني إلى عرقلة الخطط المصممة بشكل مثالي. يتطلب التثبيت في العالم الحقيقي خبرة عملية في حفر الخنادق وإشراف صارم من المقاول. التصميم الخالي من العيوب لا يعني شيئًا إذا سارع الطاقم الميداني بعملية الردم. يجب عليك التخفيف من هذه المخاطر المادية من خلال بروتوكولات الموقع الصارمة.
تملي اقتصاديات عرض الخندق النتائج الرئيسية المتعلقة بالميزانية والهيكلية. إن حفر خندق واسع يمنح العمال مساحة مادية كافية للعمل. يمكنهم مناورة معدات الضغط الثقيلة بأمان حول جوانب الأنابيب. يمكنهم دك مناطق الانحناء الحاسمة بشكل صحيح. ومع ذلك، فإن الخنادق الواسعة للغاية تزيد من تكاليف الحفر بشكل كبير. تعمل الخنادق الأوسع أيضًا على زيادة الحمل الأرضي الإجمالي الذي يستقر بشكل كبير على تاج الأنبوب. يجب عليك تحقيق التوازن الاستراتيجي بين مساحة الضغط الكافية وبين هذه الأحمال الميتة المتزايدة. توفر الخنادق الضيقة المال ولكنها غالبًا ما تؤدي إلى ضغط جانبي غير مناسب وغير مناسب.
يتطلب اختيار معدات الضغط اهتمامًا يوميًا دقيقًا. يجب عليك تحذير طاقمك الميداني من استخدام البكرات الاهتزازية الثقيلة في وقت مبكر جدًا. يؤدي تشغيل هذه الآلات القوية مباشرة فوق أنبوب ضحل إلى حدوث أضرار هيكلية فورية. يمكن للاهتزاز الشديد أن يكسر الأنبوب أو يشوه شكله المصنع. انتظر حتى تحصل على غطاء رأسي كافٍ قبل استخدام الآلات الثقيلة. تحتاج عادةً إلى ما لا يقل عن 12 إلى 18 بوصة من الردم الأولي أولاً. استخدم مكابس هوائية أصغر حجمًا ومحمولة يدويًا للمناطق الجانبية شديدة الحساسية.
تمثل مخاطر صندوق الخندق خطأ ميدانيًا شائعًا جدًا ولكنه مدمر. تتطلب سلامة العمال في كثير من الأحيان دروع خنادق فولاذية ثقيلة في الحفريات العميقة. كثيرًا ما تقوم أطقم العمل بسحب هذه الدروع الضخمة على طول الخندق مع تقدم العمل. يؤدي سحبها بالقوة فوق الأنبوب المثبت إلى تعطيل الفراش المضغوط بعناية. يؤدي هذا الاحتكاك الشديد أيضًا إلى خدش جدار الأنبوب الخارجي وإتلافه. تترك حركة السحب فراغات خطيرة في دعامة التربة الجانبية. يجب أن تأمر الحفارات برفع وتحريك صناديق الخنادق بشكل تسلسلي. لا تسحبهم بالقوة أبدًا عبر غلاف التربة المُجهز.
تضمن إدارة المياه الجوفية بقاء كثافة التربة ثابتة أثناء التثبيت. يخلق فيضان الخندق بيئة موحلة كارثية للردم. لا يمكنك تحقيق كثافة التربة المناسبة جسديًا في المياه الراكدة. يؤدي ضغط الطين إلى خلق طين ضعيف وغير مستقر. نزح المياه ضروري للغاية قبل وضع مواد الفراش. يحافظ نزح المياه النشط على مناطق الدعم الهيكلية سليمة.
قم بتحديد معلمات دقيقة لعرض الخندق قبل وصول الحفار الأول.
فرض استخدام العبث باليد خصيصًا للمناطق الحرجة.
قم بتقييد المعدات الاهتزازية الثقيلة حتى يتوفر غطاء لا يقل عن 12 بوصة.
تدريب مشغلي المعدات على رفع صناديق حماية الخنادق بشكل صارم، بدلاً من سحبها.
نشر أنظمة نزح المياه النشطة مثل نقاط الآبار إذا كان منسوب المياه المحلي مرتفعًا.
إن اختيار البائع المناسب لا يقل أهمية عن تنفيذ ضغط التربة المناسب. أنت بحاجة إلى شركاء تصنيع يدعمون منتجاتهم ببيانات هندسية قوية وشفافة. يزيل البائع الجدير بالثقة التخمين من عملية التثبيت. أنها توفر معلومات استخباراتية محلية وقابلة للتنفيذ لموقع عملك المحدد.
يجب على الشركات المصنعة ذات المصداقية الالتزام بعمليات التحقق القياسية الصارمة. ابحث عن التوافق المباشر مع معايير الصناعة البارزة مثل API 15S. تتوافق بعض التطبيقات البلدية أو الصناعية أيضًا مع مكافئات ASTM F2648. غالبًا ما تحكم معايير ISO المحددة معدلات الضغط لهذه الهياكل المركبة. اطلب وثائق واضحة تثبت أنها تستوفي معايير الطرف الثالث الصارمة هذه. تفرض المنتجات غير المختبرة أو المعتمدة بشكل غامض مسؤوليات هائلة على مشاريع البنية التحتية الخاصة بك. تحقق دائمًا من منهجية الاختبار وراء مخططات العمق المنشورة.
يعمل الدعم الفني بمثابة عامل تمييز رئيسي بين البائعين. انصح فرق الشراء لديك بتقييم البائعين بشكل صارم بناءً على الدعم الهندسي الاستباقي. هل سيقدمون تحليلات الإجهاد الخاصة بالموقع؟ هل يقومون بحساب الحد الأدنى لأعماق الدفن بناءً على تقارير التربة الجيوتقنية المحلية الخاصة بك؟ تقدم أفضل الشركات المصنعة تدريبًا شاملاً على التركيب الميداني لطواقمك. إنهم لا يقومون فقط بشحن أميال من الأنابيب ثم يبتعدون. يقومون بتعيين مهندسين لضمان تغطية المفاصل القليلة الأولى بشكل مثالي.
تتطلب مواءمة الضمان والمسؤولية تدقيقًا تعاقديًا وثيقًا للغاية. يمكن أن يؤدي استخدام مواد الردم غير المعتمدة إلى إلغاء ضمانات الشركة المصنعة الشاملة بسهولة. إذا استبدلت الحجر المطلوب من الدرجة الأولى بالطين الأصلي الرخيص، فإنك تتحمل كافة المخاطر. يجب عليك اتباع إرشادات التثبيت المنشورة من قبل الشركة المصنعة بشكل صارم. الضمان المالي الخاص بهم يحمي مشروعك فقط إذا اتبعت متطلبات التربة الخاصة بهم. إن الفشل الهيكلي الناجم عن سوء الضغط لن يؤدي أبدًا إلى مطالبة ضمان ناجحة.
يجب أن تركز الخطوات التالية في القائمة المختصرة بشكل كبير على البيانات الفنية التي يمكن التحقق منها. نوصي ببدء تقييم تجريبي صغير للمشاريع المعقدة للغاية أو واسعة النطاق. وبدلاً من ذلك، اطلب 'نشرة فنية' مفصلة توضح إرشادات الدفن الدقيقة. تأكد من أن هذه الإرشادات تتوافق مباشرةً مع مقاييس كثافة التربة الفريدة لمشروعك. إذا تردد البائع في تقديم هذه البيانات، فابحث فورًا في مكان آخر. يرحب البائعون المتفوقون بالتدقيق الفني.
يتطلب نشر خط أنابيب موثوق به للغاية تصنيعًا فائقًا وتنفيذًا منضبطًا للخنادق. سوف يظل الأنبوب الأقوى يفشل بشكل كارثي إذا تم تركيبه داخل تربة سيئة الضغط. لا يعد عمق الدفن المناسب والردم عالي الجودة مجرد توصيات صناعية فضفاضة. فهي تظل الأساس الهيكلي المطلق لدورة الحياة التشغيلية الكاملة لخط الأنابيب الخاص بك. تمنع الدقة أثناء مرحلة الردم حدوث تسربات كارثية، وتشوهات، وتشوهات بعد عقود. يجب عليك إعطاء الأولوية للتحليل الدقيق للتربة والالتزام الصارم بحدود عمق الحاملة المحددة.
نحن نشجعك بشدة على استشارة فريقك الهندسي الداخلي مباشرةً. اطلب منهم مراجعة جميع البيانات الجيوتقنية المحلية قبل اختيار مواد الخنادق. يجب عليك بعد ذلك الاتصال بمهندسي المبيعات الفنيين المتخصصين لإجراء تقييم لعمق الدفن خاص بالموقع. قم بإجراء مراجعة شاملة وموثقة لتوافق المواد قبل البدء في أي عملية حفر. تواصل مع الخبراء بخصوص متطلبات الأنابيب البلاستيكية الحرارية المقواة لوضع اللمسات الأخيرة على إطار تركيب مرن ومتوافق تمامًا.
ج: نعم، ولكن عادةً لمنطقة الردم النهائية فقط. يجب أن تظل خالية من الصخور الكبيرة والحطام الخطير والكتل المجمدة. عادةً ما تتطلب مناطق الردم والفراش الأولية الحرجة مواد مستوردة ومصنفة مثل الفئة الأولى أو الثانية. تضمن هذه المواد الحبيبية المحددة ضغطًا يمكن التنبؤ به ودعمًا جانبيًا هيكليًا حيويًا.
ج: تزيد المياه الجوفية بشكل كبير من خطر تعويم الأنابيب إذا كان الخط فارغًا. كما أنه يقلل بشكل كبير من قوة الاحتكاك الداعمة للتربة المحيطة. قد يتطلب ارتفاع منسوب المياه أعماقًا أعمق للدفن أو سماكة أكبر لجدار المنتج. قد تحتاج أيضًا إلى تثبيت خرساني متخصص مضاد للطفو وردم محدد من الحجارة الثقيلة.
ج: توجد عدة متغيرات فيما يتعلق بالأحمال السطحية الديناميكية وأنواع الرصف. ومع ذلك، فإن المناطق غير المعبدة الخاضعة لحركة المرور القياسية H-20 أو HS-20 تتطلب عادةً ما لا يقل عن 24 إلى 36 بوصة من الغطاء المضغوط جيدًا. يقوم هذا العمق الدقيق بتوزيع الحمل الديناميكي بشكل صحيح. إنه يمنع بشكل فعال تشوه الأنابيب الخطير ويحافظ على السلامة الهيكلية على المدى الطويل.
ج: نعم. نظرًا لأن اللدائن الحرارية غير معدنية تمامًا، فإن معدات تحديد المواقع الكهرومغناطيسية القياسية لا يمكنها اكتشافها تحت الأرض. تتطلب أفضل ممارسات الصناعة تركيب سلك تتبع معدني مستمر بجانبه. يجب عليك أيضًا وضع شريط تحذيري ذو ألوان زاهية في الخندق أعلى الأنبوب. تمنع هذه الخطوة الحاسمة حدوث ضرر عرضي من طرف ثالث أثناء أعمال الحفر المستقبلية.
