يمثل الانتقال من شبكات الفولاذ والألياف الزجاجية القديمة إلى الحلول المرنة والمركبة ترقية مهمة للبنية التحتية لحقول النفط الحديثة. يواجه مهندسو المشاريع وفرق المشتريات ضغوطًا متزايدة اليوم. يجب عليك تقليل نفقات دورة الحياة، والقضاء على حالات الفشل المرتبطة بالتآكل، وتسريع أوقات النشر. والأهم من ذلك، أنه يجب عليك تحقيق هذه الأهداف دون المساس بهوامش السلامة الصارمة. وتتطلب تلبية هذه المطالب المتنافسة استراتيجية مادية مجربة.
اعتماد شهادة API 15S توفر الأنابيب البلاستيكية الحرارية المعززة طريقًا موحدًا يمكن التحقق منه لتحقيق هذه الأهداف المحددة. إنه بمثابة المعيار النهائي للجودة والسلامة والقدرة على التنبؤ التشغيلي في أنظمة خطوط الأنابيب القابلة للتخزين المؤقت. في هذا الدليل الشامل، سوف تكتشف سبب تفوق الاختبار التجريبي على النماذج النظرية. سوف نستكشف المزايا المميزة لخطوط الأنابيب المركبة مقارنة بالمواد التقليدية. وأخيرا، سوف تتعلم كيفية تقييم الموردين باستخدام معايير الشراء الصارمة.
الامتثال للنظرية: يتطلب API 15S اختبارًا ماديًا صارمًا (الانفجار، والتعب، والزحف طويل المدى) لأن نماذج الضغط الكلاسيكية (مثل Caesar II) لا يمكنها التنبؤ بدقة بسلوك RTP.
خفض التكلفة المباشرة: يؤدي النشر القابل للتخزين المؤقت إلى تقليل وقت التثبيت بشكل كبير، مما يلغي متطلبات اللحام والأشعة السينية، مما يؤدي إلى توفير ما يصل إلى 35-65% من إجمالي تكاليف التثبيت.
تفوق المواد: تعمل أنابيب RTP على التخلص من تآكل التعب الدوري الشائع في الألياف الزجاجية (FRP) ومشاكل التآكل المنتشرة المتأصلة في خطوط الفولاذ العارية.
معيار المشتريات: يتطلب تقييم الموردين التحقق من شهادة API 15S الفعلية وإمكانية تتبع الدُفعات وقدرات التسليم الميداني المؤكدة.
تعتمد هندسة خطوط الأنابيب التقليدية بشكل كبير على المواد المتناحية مثل الفولاذ الكربوني. يتصرف الفولاذ بشكل موحد تحت الضغط المطبق. تتصرف الأنابيب المركبة بشكل مختلف تمامًا. يتميز بهيكل متعدد الطبقات يشتمل على بطانة داخلية ومصفوفة تقوية وغطاء خارجي واقي. نظرًا لاختلاف المواد، يصبح تقاسم الحمل بين الطبقات معقدًا للغاية.
ونتيجة لذلك، فإن رموز الأنابيب التقليدية غير كافية. لا يمكن لمعايير مثل ASME B31.3 أو B31.4 تقييم خطوط الأنابيب المركبة بشكل صحيح. يواجه برنامج تحليل العناصر المحدودة الكلاسيكي (FEA) أيضًا صعوبات. لا يمكن لهذه البرامج أن تصمم بدقة سلوك الإجهاد والانفعال غير الخطي المتأصل في الهياكل المركبة. لا يمكن للمهندسين أن يخمنوا بشكل آمن كيف ستتفاعل خطوط الأنابيب هذه باستخدام الرياضيات وحدها.
يعمل معيار API 15S على سد هذه الفجوة الهندسية الحرجة بشكل فعال. ويفرض اختبار التأهيل الشامل والمدمر. يمنع منعا باتا الاعتماد على الحسابات النظرية لتقييمات الضغط. يجب عليك كسر الأنبوب فعليًا في بيئة معملية خاضعة للرقابة. ويضع هذا النهج التجريبي حدودا تشغيلية لا جدال فيها. فهو يضمن أن يعرف مشغلو خطوط الأنابيب بالضبط ما يمكن أن يتحمله النظام في الميدان.
يفرض API 15S سلسلة من الاختبارات البدنية القاسية. يجب على الشركات المصنعة اجتياز هذه التقييمات للحصول على الشهادة.
تمزق زحف طويل الأمد: تتشوه اللدائن الحرارية بشكل طبيعي بمرور الوقت تحت ضغط مستمر. يتطلب المعيار نمذجة دورة حياة مدتها 50 عامًا باستخدام ASTM D2992. يطبق المهندسون عامل تصميم صارم يبلغ 0.67 (Fd) على حد الثقة الأدنى. يحدد هذا الحساب الحد الأقصى الآمن لضغط التشغيل المسموح به (MAOP).
خط الأساس للاختبار المدمر: يجب على المختبرات إجراء اختبارات شديدة للانفجار. يجب أن يحمل الأنبوب ما لا يقل عن 2x MAOP لمدة ساعة كاملة دون فشل. علاوة على ذلك، يتطلب المعيار اختبار التعب الصارم. يجب أن يتحمل الأنبوب أكثر من 100000 دورة ضغط شديد دون فقدان السلامة الهيكلية.
يغطي API 15S نطاقًا واسعًا من تطبيقات حقول النفط. تنطبق هذه المواصفة على الغازات الهيدروكربونية، ونقل السوائل، والسوائل متعددة المراحل، والمواد الكيميائية المنتجة بقوة. ومع ذلك، تظل الشفافية فيما يتعلق بالقيود مهمة. يركز المعيار الأساسي على البيئات البرية. تتطلب التطبيقات البحرية والتجهيزات النهائية المتخصصة مؤهلات اختبار تكميلية لضمان السلامة الكاملة.
يهيمن الفولاذ الكربوني على حقول النفط القديمة، لكن عيوبه تكلف المشغلين الملايين. ويظل التدهور الكيميائي أمرا لا مفر منه. تعمل المستويات العالية من كبريتيد الهيدروجين وثاني أكسيد الكربون على تآكل الخطوط الفولاذية العارية باستمرار. يؤدي تراكم المقياس إلى اختناق سعة التدفق الداخلي بمرور الوقت. يجب على المشغلين حقن مثبطات التآكل باهظة الثمن بشكل مستمر لإبطاء هذا التحلل.
علاوة على ذلك، يتطلب الفولاذ كثافة عمالية عالية. يتطلب التثبيت لحامًا لا نهاية له، وطلاء مشترك، وعمليات فحص مكلفة بالأشعة السينية. الصيانة المستمرة تستنزف الميزانيات التشغيلية. يتطلب نشر الفولاذ أيضًا استخدام الآلات الثقيلة، مما يؤدي إلى تعطيل البيئة المحلية بشكل كبير.
غالبًا ما تحل الألياف الزجاجية محل الفولاذ لحل مشكلة التآكل، ولكنها تقدم نقاط ضعف جديدة خطيرة. وعلينا أن ننتقد هشاشتها الهيكلية. تتصرف راتنجات التصلد الحراري مثل الزجاج الصلب. تظل هشة بطبيعتها. وهذا يجعل الألياف الزجاجية معرضة بشكل كبير للضرر أثناء التثبيت الميداني. يمكن للأداة المسقطة أو الخندق الصخري أن تكسر الأنبوب بسهولة.
تعاني الألياف الزجاجية أيضًا من عيب 'التآكل الدوري' القاتل. تتقلب ضغوط خطوط الأنابيب باستمرار. تتسبب هذه الدورات في تمدد الأنبوب وتقلصه. تتآكل خيوط الألياف الزجاجية الجافة داخل المصفوفة ضد بعضها البعض أثناء هذه الحركة. يؤدي هذا الاحتكاك الداخلي مباشرة إلى التعب الهيكلي المبكر والانفجارات الكارثية المفاجئة.

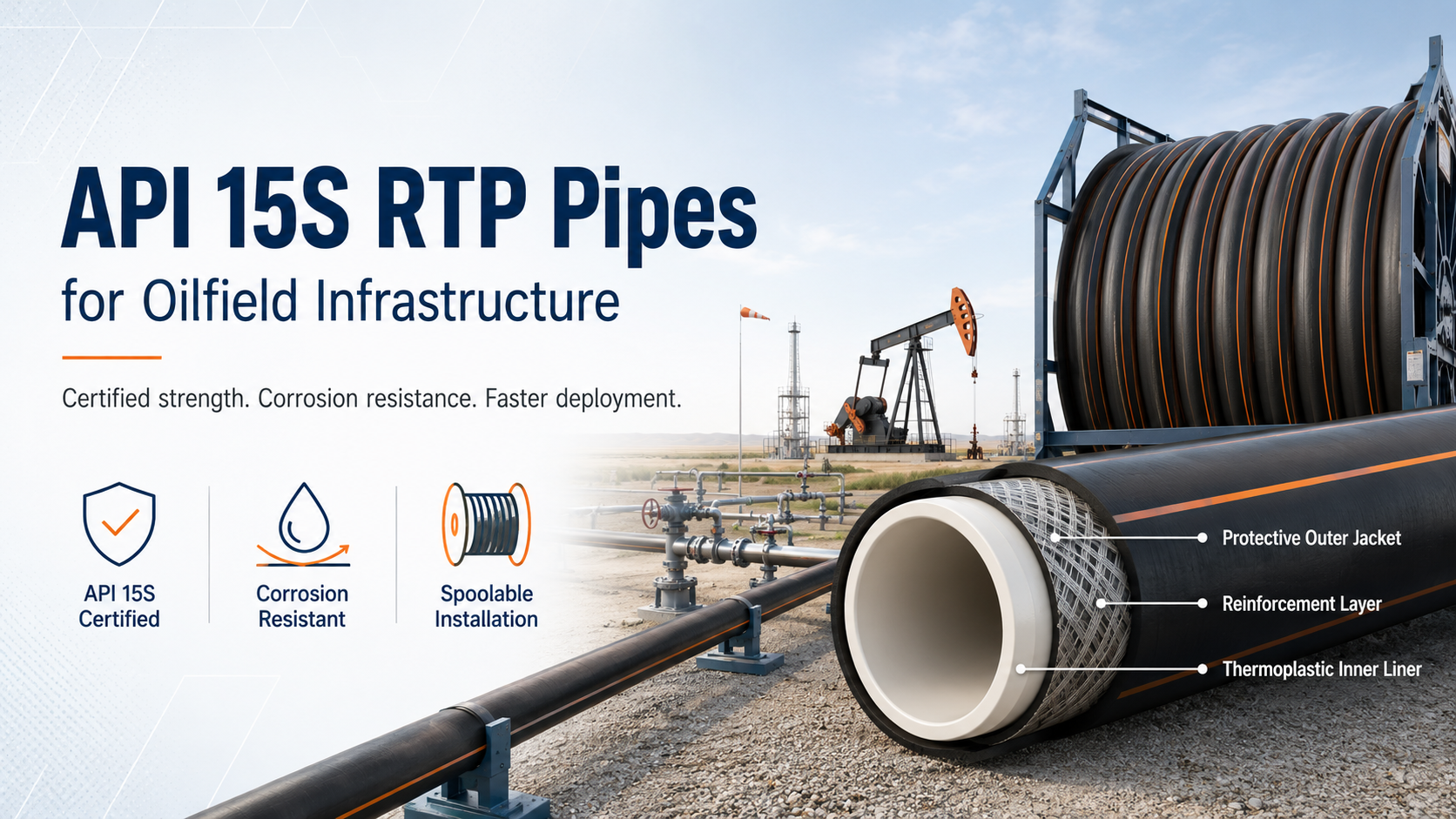

تعمل خطوط الأنابيب المركبة القابلة للتخزين على التخلص من التآكل والهشاشة. يعمل الهيكل ثلاثي الطبقات كحل هندسي نهائي.
البطانات الداخلية: مصنوعة من مواد مثل PE-RT أو PA12، وتتعامل البطانة مع المواد الكيميائية شديدة التآكل. إنه يدير بشكل فعال درجات الحرارة المرتفعة حتى 180 درجة فهرنهايت.
طبقات تقوية مرنة: ألياف عالية القوة أو أسلاك فولاذية تلتف حول البطانة. إنها تمتص الضغط الداخلي الهائل دون فشل هش.
السترات الخارجية الواقية: غطاء بوليمر قوي يحمي الطبقات الداخلية. إنه يقاوم التآكل البيئي الشديد والتعرض للأشعة فوق البنفسجية الضارة.
ميزة الأداء |
الكربون الصلب |
الألياف الزجاجية (FRP/GRE) |
أنابيب API 15S RTP |
|---|---|---|---|
مقاومة التآكل |
منخفض جدًا (يتطلب تثبيطًا كيميائيًا مستمرًا) |
عالي (يقاوم غاز H2S/CO2 بشكل طبيعي) |
عالي (بطانة خاملة من البلاستيك الحراري تمنع التسوس) |
صلابة التأثير |
عالية (الخدوش بدلاً من التحطيم) |
منخفض (راتينج حراري هش للغاية) |
عالي (هيكل مرن يمتص الصدمات الثقيلة) |
سرعة التثبيت |
بطيء (يتطلب عمليات فحص اللحام والأشعة السينية) |
معتدل (يتطلب لصق/خيوط دقيقة للمفاصل) |
سريع (النشر المستمر القابل للتخزين المؤقت) |
حياة التعب |
معتدل (عرضة لتعب اللحام) |
منخفض (يعاني من التآكل الدوري الداخلي) |
عالي (تم اختباره تجريبيًا بعد 100000 دورة) |
يُحدث التسليم القابل للتخزين المؤقت تحولًا جذريًا في اقتصاديات خطوط الأنابيب. يقوم المصنعون بتسليم المنتج على بكرات ضخمة. غالبًا ما تحتوي هذه البكرات على أكثر من 900 متر من الأنابيب المستمرة. هذا يقلل بشكل كبير من الحاجة إلى الاتصالات المشتركة. يقوم المشغلون بنشر النظام باستخدام ثلاث طرق أساسية.
الحرث وحفر الخنادق: يستخدم الطاقم محاريث متخصصة لدفن الأنابيب المرنة مباشرة. يمكنك تحقيق سرعات محراث تصل إلى 4-6 أميال في اليوم. تعمل هذه الطريقة على تقليل البصمة البيئية (ROW) بشكل كبير، مما يقلل من الاضطراب البيئي.
الحفر الاتجاهي الأفقي (HDD): تمتلك الأنابيب المركبة قوة شد عالية بشكل لا يصدق. تتيح هذه القدرة عمليات عبور سريعة بدون خنادق. يمكنك سحب الأنبوب بأمان تحت الأنهار أو الطرق السريعة لمسافات تصل إلى 3000 قدم دون التسبب في أضرار هيكلية.
إعادة تأهيل خطوط الأنابيب: تفشل الخطوط الفولاذية القديمة في النهاية. التنقيب عنها يضيع المال تمامًا. وبدلاً من ذلك، يقوم المشغلون بسحب الأنابيب المركبة المرنة مباشرة عبر الخطوط الفولاذية الفاشلة الموجودة. يمكنك استعادة سلامة الضغط الكاملة بجزء بسيط من تكلفة البناء الجديد.
ويجب علينا أن نحافظ على الجدارة بالثقة من خلال الاعتراف بالحقائق التشغيلية. تظل الخطوط المركبة القياسية غير قابلة للخنزير بشكل عام. سوف تدمر خنازير التنظيف المعدنية بطانة البوليمر الداخلية. يجب على المشغلين اعتماد استراتيجيات بديلة لإدارة السلامة للخطوط المدفونة لمسافات طويلة. نوصي بشدة باستخدام مراقبة فرق الضغط SCADA. توفر الألياف الضوئية وأنظمة الانبعاثات الصوتية الموزعة لاستشعار درجة الحرارة (DTS) أيضًا إمكانات ممتازة ومستمرة للكشف عن التسرب.
تمثل إمكانية تحديد الموقع قيدًا عمليًا آخر. لا يمكنك العثور على أنابيب غير معدنية تحت الأرض باستخدام أجهزة الكشف عن المعادن القياسية. يواجه المشغلون متطلبًا عمليًا هنا. يجب عليك وضع سلك التتبع بجانب أنواع التعزيز غير المعدنية أثناء التثبيت. تضمن هذه الخطوة البسيطة رسم خرائط ميدانية دقيقة لأطقم التنقيب المستقبلية.
يستمر سوق الأنابيب المركبة في التوسع بسرعة على مستوى العالم. يصبح تحديد قدرة OEM الحقيقية مقابل عمليات التجميع الأساسية أمرًا بالغ الأهمية. وتحمل الاستثمارات في البنية الأساسية على مدى عقود عديدة ثقلاً مالياً وبيئياً هائلاً. لا تستطيع فرق المشتريات شراء مواد دون المستوى بناءً على التسويق البارع وحده.
يجب عليك تقييم الموردين بشكل صارم وفقًا للأبعاد الفنية التي يمكن التحقق منها. استخدم المعايير التالية عند فحص الشركات المصنعة.
شهادة تم التحقق منها: اطلب ترخيص API 15S API Monogram الذي يمكن التحقق منه. لا تقبل العبارات التسويقية الغامضة. ارفض الادعاءات التي تفيد بأن المنتج 'تم تصنيعه وفقًا' للمعيار.
ضمان الجودة في التصنيع وإمكانية التتبع: قم بتقييم أنظمة وضع العلامات التي يمكن تتبعها للمورد عن كثب. يجب أن تحتوي كل بكرة على نتائج اختبار دفعة موثقة. يجب عليك التحقق من الأبعاد الدقيقة وضغوط الانفجار وأصول المواد الخام قبل قبول التسليم.
اعتماد المختبرات: ابحث بعناية عن مرافق الاختبار الداخلية أو الشريكة. يجب أن يمتلكوا بيانات اعتماد ISO/IEC 17025 مستقلة (على سبيل المثال، CNAS). تضمن هذه الرقابة المستقلة بقاء صلاحية اختبار الدفعات الداخلية دون المساس بها.
التخصيص والقدرة: تتغير متطلبات المشروع بسرعة. تقييم قدرتها الكامنة على تقييمات الضغط المخصصة. يجب أن تستوعب بسهولة النطاقات من 300 إلى 3000 رطل لكل بوصة مربعة. قم أيضًا بتقييم لوجستيات التسليم العالمية الخاصة بهم. يتطلب نقل المكبات كبيرة الحجم خبرة عميقة لتقليل المهل الزمنية.
عند تحديد المصادر أنبوب RTP للتطوير الميداني الرئيسي التالي، باستخدام قائمة التقييم الصارمة هذه يمنع حدوث حالات فشل كارثية.
يمثل الانتقال إلى أنظمة خطوط الأنابيب المركبة أكثر بكثير من مجرد تبادل بسيط للمواد. وهو بمثابة ترقية استراتيجية للغاية في الكفاءة التشغيلية وإدارة المخاطر الميدانية. ومن خلال التخلي عن الألياف الزجاجية الهشة والفولاذ المسبب للتآكل، يتمكن المشغلون من التخلص من مشكلات الصيانة الأكثر استمرارًا.
يجب علينا أن نعزز أن API 15S بمثابة خط الأساس المطلق لتحقيق السلامة. فهو يضمن الموثوقية الهيكلية ويضمن عائد الاستثمار أثناء عملية التحول في البنية التحتية. لا تتنازل عن معايير الاختبار التجريبي.
ننصح مهندسي المشاريع وقادة المشتريات بمراجعة معدلات فشل الأنابيب الحالية لديهم على الفور. قم بمراجعة نفقات الصيانة السابقة بدقة. استشر الشركات المصنعة المعتمدة للحصول على تحليل محلي لتكلفة دورة الحياة للكشف عن وفوراتك الحقيقية المحتملة اليوم.
ج: تفترض نماذج البرمجيات الكلاسيكية وجود مواد موحدة ومتناحية مثل الفولاذ. تتميز الأنابيب المركبة بهياكل متعددة الطبقات وغير متجانسة تظهر تباطؤًا غير خطي معقد. ولذلك، لا يمكن لتحليل العناصر المحدودة الكلاسيكية التنبؤ بدقة بسلوك الإجهاد والانفعال بين البطانة الداخلية وطبقات التسليح. وبدلاً من ذلك، يتطلب API 15S اختبارًا ماديًا شاملاً، بما في ذلك تقييمات الانفجارات الشديدة والزحف طويل المدى، لوضع حدود التشغيل الآمنة تجريبيًا.
ج: يطبق API 15S عامل تخفيض صارم يبلغ 0.67 (Fd) لتحديد الحد الأقصى لضغط التشغيل المسموح به (MAOP). يطبق المهندسون هذا العامل الرياضي مباشرة على حد الثقة الأدنى. لقد حصلوا على هذا الحد من خلال اختبارات القوة الهيدروستاتيكية الصارمة طويلة المدى، مما يضمن هامش أمان قويًا على مدار عمر الخدمة المتوقع البالغ 50 عامًا.
ج: تظل المتغيرات القياسية غير قابلة للخنزير بشكل عام. تخاطر خنازير التنظيف المعدنية التقليدية بإلحاق أضرار جسيمة بالبطانات الداخلية البلاستيكية الحرارية. تتحول الصناعة الآن بشكل كبير نحو بدائل المراقبة المستمرة المتقدمة. يستخدم مشغلو خطوط الأنابيب عادةً مراقبة فرق الضغط SCADA، وأنظمة الانبعاثات الصوتية، واكتشاف تسرب الألياف الضوئية الموزعة للحفاظ على السلامة الهيكلية على المدى الطويل بأمان.
ج: يعمل النشر القابل للتخزين المؤقت على تسريع العمليات الميدانية بشكل كبير. يؤدي التخلص من متطلبات اللحام الشاقة والفحص الإلزامي بالأشعة السينية إلى تقليل متطلبات العمالة بنسبة تصل إلى 50%. كثيرًا ما يُبلغ المشغلون عن زيادة سرعات النشر الإجمالية بنسبة تصل إلى 80%. تتيح هذه الكفاءة للطواقم المجهزة تجهيزًا جيدًا وضع ما يصل إلى 4-6 أميال من الأنابيب المستمرة في اليوم الواحد.
