L’acquisition d’infrastructures de pipelines comporte des enjeux exceptionnellement élevés. Vous devez trouver un équilibre entre la sécurité et les dépenses en capital. Les spécifications excessives gonflent inutilement les budgets de votre projet. À l’inverse, une sous-spécification garantit pratiquement des pannes catastrophiques sur le terrain sur toute la ligne. Les fiches techniques des matériaux (MDS) et les spécifications des produits brouillent souvent les frontières entre les données de test standardisées et les allégations marketing intelligentes. Cela rend la comparaison des fournisseurs sur une base individuelle incroyablement frustrante pour les acheteurs.

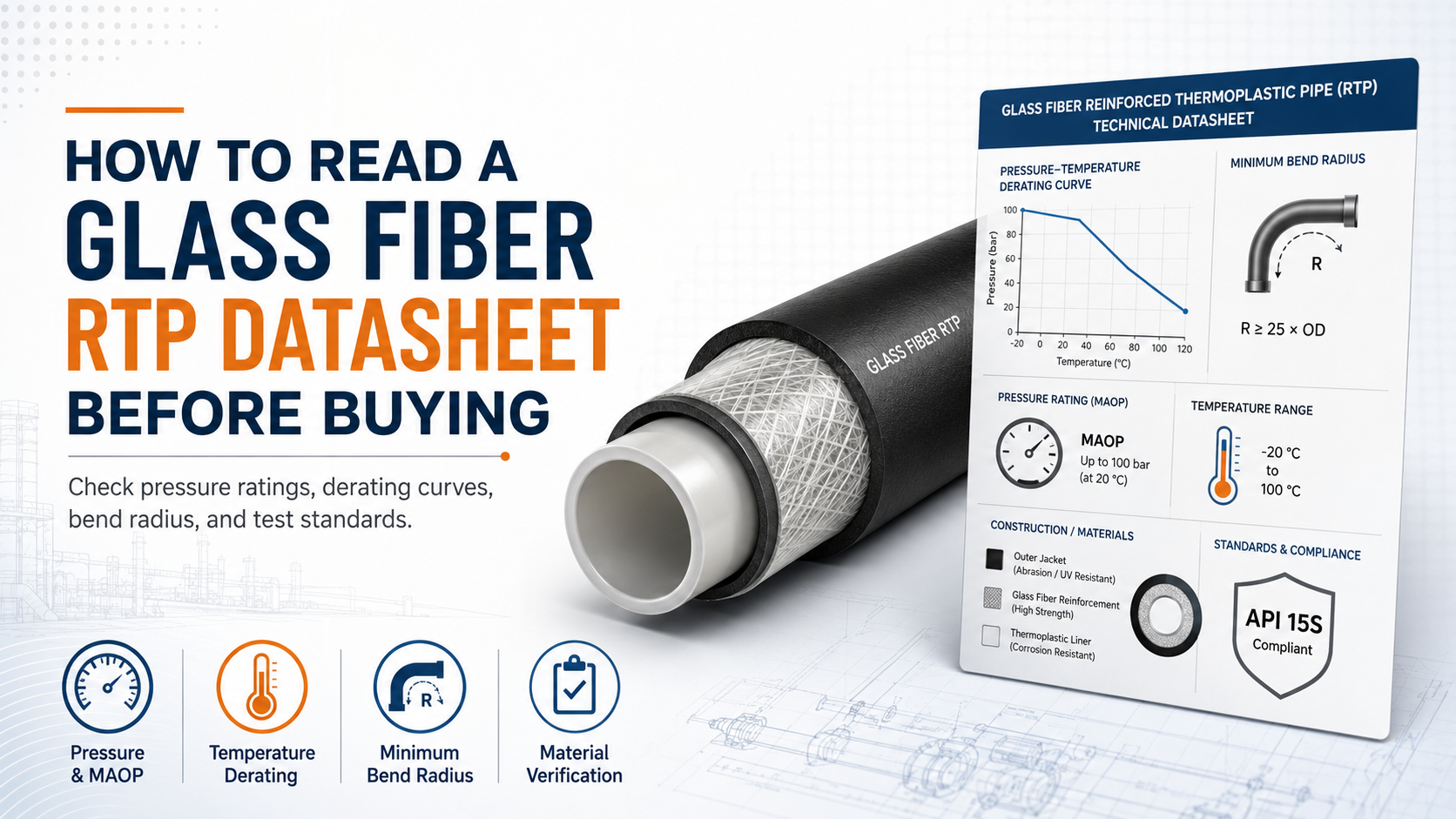

Pour évaluer efficacement une fiche technique, vous devez supprimer entièrement le langage promotionnel. Nous vous montrerons comment analyser strictement les limites mécaniques, les courbes de déclassement et les méthodologies de test de base. Vous apprendrez à identifier les mesures de sécurité clés et à distinguer les données techniques vérifiables des promesses creuses.
Comparez toujours les valeurs nominales de pression et de température avec les normes de test spécifiques de l'industrie (par exemple, API 15S, ASTM).
Recherchez les facteurs de déclassement ; la pression maximale et la température maximale coexistent rarement en toute sécurité dans les applications sur le terrain.
Les mesures du rayon de courbure minimum (MBR) et de la capacité du rouleau dictent directement votre logistique d'installation et vos coûts de jointage.
Une fiche technique crédible répertorie explicitement les matériaux de la matrice de résine et de la couche de renforcement sans ambiguïté.
Avant de comparer les devis, les acheteurs doivent comprendre la présentation structurelle d’une fiche technique standard. Vous avez besoin de ces connaissances pour isoler efficacement les variables critiques. De nombreux fabricants présentent les données différemment. Certains mettent en avant des performances optimales dans des conditions idéales. D’autres fournissent des estimations prudentes et prêtes à l’emploi. Vous devez décoder systématiquement ce document pour comparer les produits avec précision.
Un tuyau de haute qualité repose sur une structure composite multicouche. Chaque couche répond à un objectif d'ingénierie spécifique. La fiche technique doit clairement décomposer ces trois composants principaux :
Doublure intérieure (thermoplastique) : Cette couche dicte le profil de résistance chimique. Le polyéthylène haute densité (PEHD) convient parfaitement au transport de l'eau et des huiles de base. Le polyéthylène à résistance aux températures élevées (PE-RT) supporte des charges thermiques élevées. Le polyamide (PA) empêche la perméation des gaz dans les conduites de gaz à haute pression. Le fluorure de polyvinylidène (PVDF) s'attaque aux produits chimiques hautement agressifs et corrosifs.
Couche de renfort : C'est le cœur structurel du tuyau. Vous devriez rechercher des détails concernant le Emballage RTP en ruban de fibre de verre . La fiche technique doit détailler les angles d'enroulement. Un angle optimal équilibre les contraintes internes du cerceau et les charges axiales externes. Il convient également de préciser s’ils utilisent des fibres de verre longues ou des fibres continues, ainsi que la fraction volumique exacte des fibres.
Veste extérieure : Cette coque de protection protège contre les menaces environnementales externes. Il offre une résistance cruciale aux UV pour les déploiements en surface. Il offre une résistance à l’abrasion pour survivre à une manipulation brutale lors de l’installation. Il respecte également les normes de codage couleur, telles que le jaune pour les conduites de gaz et le noir pour le pétrole brut.
Vous devez apprendre à faire la différence entre les dimensions nominales et les propriétés de performance exclusives. Les dimensions nominales font référence aux tailles de tuyaux standard de l'industrie. Ceux-ci garantissent la compatibilité entre les raccords et connecteurs standard. Cependant, les propriétés de performance dépendent fortement du processus de fabrication composite unique du fabricant.
Par exemple, deux fabricants peuvent proposer un tuyau nominal de 4 pouces. Cependant, leurs valeurs de pression peuvent différer considérablement en fonction de leurs techniques de bobinage spécifiques. Vous trouverez ci-dessous un cadre pour vous aider à séparer les spécifications génériques de la valeur propriétaire.
Catégorie de données |
Valeurs nominales standardisées |
Valeurs personnalisées propriétaires |
|---|---|---|
Dimensions |
Diamètre nominal (par exemple, 2', 4', 6') |
Épaisseur de paroi exacte, dégagement du diamètre intérieur (ID). |
Matériels |
Noms génériques des résines (par exemple, HDPE, PA12) |
Qualités de résine spécifiques, fractions volumiques de fibres. |
Performance |
Classe de pression générale (par exemple, ANSI 600) |
Résistance hydrostatique à long terme (LTHS), pressions d'éclatement uniques. |
L'évaluation correcte des chiffres de base détermine la sécurité de votre pipeline. Il garantit également votre durée de vie opérationnelle. Une mauvaise interprétation de ces chiffres conduit souvent à des pannes système catastrophiques.
Les fiches techniques affichent souvent plusieurs valeurs de pression. Vous devez identifier la pression d'éclatement à court terme par rapport à la résistance hydrostatique à long terme (LTHS). La pression d'éclatement à court terme est une mesure de laboratoire. Il indique la pression maximale absolue avant une panne instantanée. Vous ne devez jamais utiliser ce numéro pour la planification opérationnelle.
Concentrez-vous plutôt sur le LTHS. Les ingénieurs calculent le LTHS en projetant les taux de défaillance sur une durée de vie de 20 ans. Ensuite, recherchez le facteur de sécurité. Les fabricants appliquent un facteur de sécurité au LTHS pour calculer la pression de fonctionnement maximale autorisée (MAOP). Les normes industrielles exigent généralement un facteur de sécurité de 0,67 ou moins. Si la fiche technique cache le facteur de sécurité, vous ne pouvez pas vérifier le MAOP avec précision.
La température a un impact profond sur le comportement du polymère. Vous devez vérifier la fiche technique pour la température maximale de fonctionnement (MOT). Cependant, vous devez également effectuer un contrôle sceptique. Vous ne pouvez pas évaluer la pression maximale et la température maximale dans le vide.
Assurez-vous que la fiche technique fournit une courbe de déclassement pression-température claire. Un tuyau évalué à 1 500 psi à 20 °C ne tiendra pas 1 500 psi à 60 °C. Les températures élevées ramollissent les doublures thermoplastiques. Ce ramollissement fragilise la matrice composite globale. Si vous faites fonctionner des fluides chauds, vous devez réduire la capacité de pression en conséquence. Une qualité La fiche technique GFT-RTP comprend toujours un tableau de déclassement complet.
Température de fonctionnement |
Multiplicateur de déclassement |
MAOP ajusté (Base 1500 psi) |
|---|---|---|
20°C (68°F) |
1.00 |
1 500 livres par pouce carré |
40°C (104°F) |
0.85 |
1275 livres par pouce carré |
60°C (140°F) |
0.65 |
975 livres par pouce carré |
80°C (176°F) |
0.50 |
750 livres par pouce carré |
La flexibilité simplifie l'installation, mais vous devez lire attentivement les limites. Le rayon de courbure minimum (MBR) est crucial. Vous devez faire la différence entre le MBR pendant le stockage ou le transport et le MBR pendant le fonctionnement. Le MBR de stockage s’applique lorsque vous bobinez des tuyaux vides et non pressurisés. Le MBR en fonctionnement est strictement destiné aux pipelines actifs et sous pression. Les tuyaux sous pression deviennent rigides. Les plier au-delà du MBR opérationnel entraîne un flambement structurel catastrophique.
De plus, examinez attentivement la résistance à la traction axiale. Cette mesure est essentielle si vous envisagez de tirer le tuyau via un forage directionnel horizontal (HDD) ou un labour. La haute résistance à la traction empêche le tuyau de se casser sous d'immenses charges de traction.
Vous devez protéger votre projet des spécifications exagérées. De nombreuses fiches techniques manquent de preuves techniques solides. L’identification précoce des risques de mise en œuvre permet d’économiser d’immenses capitaux et main d’œuvre à terme.
Chaque paramètre nécessite un cadre de test associé. Si un paramètre n’a pas de norme, il s’agit simplement d’une affirmation invérifiable. Par exemple, la résistance chimique ne signifie rien sans une méthode de test standardisée. Recherchez des références comme ASTM C581 ou des équivalents ISO spécifiques. Ces normes dictent exactement la manière dont les laboratoires exposent les matériaux aux produits chimiques agressifs. Si la fiche technique indique simplement « excellente résistance chimique », vous devez la rejeter immédiatement. L'ingénierie nécessite des données vérifiables, pas des adjectifs marketing.
La précision est profondément importante dans la science des matériaux. Rejetez toute fiche technique utilisant des termes vagues comme « polymère renforcé ». Vous avez besoin de spécifications exactes. Un fournisseur digne de confiance précisera explicitement un Tuyau thermoplastique renforcé de ruban de fibre de verre . Ils fourniront des désignations de qualité exactes pour les résines. Ils nommeront les variations exactes de la fibre de verre. Les descriptions génériques cachent généralement des matériaux mélangés de qualité inférieure. Ces alternatives moins chères se dégradent rapidement sous l’effet des contraintes du terrain.
Méfiez-vous des données qui reposent strictement sur des conditions de laboratoire sèches et ambiantes. Les vrais pipelines fonctionnent dans des environnements brutaux. Les tests de pression hydrostatique purs ne reproduisent pas la réalité. Vous devez tenir compte du chargement cyclique dynamique. Les pompes créent des coups de bélier. Les vannes se ferment brusquement, provoquant des effets de coups de bélier. Le sol réel se tasse de manière imprévisible au fil des décennies. De plus, les fluides internes contiennent souvent des multiphases corrosives comme des gaz acides ou des saumures lourdes. Si la fiche technique ignore ces conditions de terrain dynamiques, la durée de vie indiquée est entièrement fictive.
Les normes industrielles constituent la référence ultime pour évaluer la crédibilité des fournisseurs. La confiance nécessite une vérification stricte. Vous devez regarder au-delà des chiffres initiaux et examiner la discipline de fabrication.
Dans l'industrie des tubes composites, l'API 15S constitue la référence. Vous devez confirmer si le La fiche technique RTP en fibre de verre fait référence à la pratique recommandée 15S de l'API. Cette norme spécifique régit les systèmes de tuyaux composites enroulables. Il impose des tests rigoureux pour la résistance à long terme, les limites de température et la compatibilité chimique. Si un fournisseur ne fait pas référence à l’API 15S, il risque de faire des économies lors du développement du produit.
Une qualité de fabrication constante évite les pannes isolées sur le terrain. Vous devez rechercher des protocoles stricts de tests par lots. Un fabricant fiable teste chaque lot de résine et de fibre avant l’extrusion. La traçabilité des matières premières est tout aussi vitale. Si un tuyau tombe en panne au cours de la cinquième année, vous devez être en mesure de le retracer jusqu'à l'équipe exacte de l'usine et au lot de matériaux.
Vérifiez également les capacités d’inspection en ligne continue. Les meilleurs fabricants utilisent des jauges à ultrasons ou laser. Ces outils surveillent en permanence l’épaisseur de la paroi pendant l’extrusion. Ils détectent les défauts microscopiques avant que le tuyau n'atteigne la bobine.
Ne vous fiez jamais uniquement aux approbations des laboratoires internes. Les laboratoires internes comportent des préjugés inhérents. Vous devez vérifier les cachets d’agences de test tierces. Des organisations comme DNV, ABS ou Bureau Veritas fournissent une validation indépendante. Un label tiers garantit que le fabricant a effectivement respecté les normes rigoureuses qu'il revendique sur papier.
Passer de l’évaluation technique à la prise de décision commerciale nécessite une analyse pratique. Vous devez traduire les propriétés mécaniques en efficacité opérationnelle réelle. L’approvisionnement intelligent examine l’ensemble du cycle de vie du déploiement.
Le poids dicte la logistique. Un poids par mètre plus léger augmente directement la capacité de la bobine. Des rayons de courbure plus serrés aident également à emballer plus de tuyaux sur une seule bobine. Vous devez calculer la longueur continue disponible par bobine. Un fournisseur proposant 1 000 mètres par bobine offre un énorme avantage logistique par rapport à un fournisseur proposant seulement 500 mètres. Moins de bobines signifie moins de camions à plateau. Cela réduit considérablement vos frais de transport avant même le début de l’installation.
Déploiement plus rapide : des bobines continues plus longues signifient que vous déroulez le tuyau rapidement sans vous arrêter.
Moins de connexions intermédiaires : chaque connexion nécessite de la main d'œuvre, des machines et du temps. Doubler la longueur de votre bobine réduit de moitié vos besoins en matière de jointage.
Chemins de fuite réduits : les joints médians représentent les points de défaillance les plus courants. L’élimination des joints augmente intrinsèquement la sécurité globale des pipelines.
Coûts de machines réduits : une installation plus rapide nécessite moins de jours de location de machines lourdes coûteuses comme les flèches latérales et les appareils de soudage par fusion.
L’économie des pipelines s’étend bien au-delà de la phase d’installation initiale. Vous devez vérifier le coefficient de rugosité de la surface interne. Les ingénieurs utilisent généralement les formules de Hazen-Williams ou de Darcy-Weisbach pour mesurer cela. Les doublures intérieures thermoplastiques sont exceptionnellement lisses. Ils obtiennent généralement un score d'environ 150 sur l'échelle Hazen-Williams, alors que les tuyaux en acier plus anciens peuvent obtenir un score de 120 ou moins.
Les doublures intérieures plus lisses réduisent considérablement la friction des fluides. Une friction plus faible signifie que les fluides s'écoulent plus facilement. Par conséquent, vos pompes fonctionnent moins intensément. Cela se traduit directement par d'énormes économies d'énergie au cours de la durée de vie du pipeline, soit 20 ans. Tenez toujours compte de l’efficacité hydraulique dans votre décision commerciale finale.
Une fiche technique fiable fonctionne comme un document d’ingénierie juridiquement contraignant. Il ne s'agit jamais d'une simple brochure commerciale. Vous devez contre-examiner de manière agressive chaque mesure, courbe de déclassement et norme répertoriée. L'évaluation des véritables limites mécaniques évite des spécifications excessives coûteuses et des sous-spécifications dangereuses. Assurez-vous de séparer les tailles nominales standardisées des valeurs de performances propriétaires.
Comme prochaine étape concrète, vous devez conseiller à vos équipes d’approvisionnement d’exiger des preuves. Demandez toujours des rapports de tests de qualification (QTR) complets. Ces rapports complets étayent les affirmations de la fiche technique avec des preuves concrètes de laboratoire. Vous devez examiner attentivement le QTR avant de passer à l’étape formelle de demande de devis (RFQ). Cette discipline rigoureuse protège votre infrastructure et garantit un succès opérationnel à long terme.
R : Les fiches techniques de l'acier se concentrent fortement sur la limite d'élasticité, les limites de traction et les marges de corrosion. En revanche, les fiches techniques des composites se concentrent sur le fluage viscoélastique, les indices d'éclatement et la dégradation à long terme des polymères. Vous évaluez l’acier pour son rendement mécanique immédiat. Vous évaluez les performances à long terme des tuyaux composites sous des contraintes continues et une exposition chimique.
R : Les fabricants proposent un MBR de fonctionnement statique et un MBR de stockage dynamique. Le MBR statique dicte la limite de flexion sûre lorsque le tuyau est entièrement installé et sous pression. Le MBR dynamique définit la limite lorsque vous déroulez ou spoulez le tuyau vide. Ne dépassez jamais le MBR statique pendant les opérations actives.
R : Vous devez demander un tableau supplémentaire de compatibilité des fluides directement auprès du fabricant. Exigez des résultats de tests ASTM C581 standardisés. Assurez-vous que ces tests portent spécifiquement sur vos fluides transportés. Ceci est particulièrement critique si vous transportez des hydrocarbures agressifs, des gaz acides contenant du H2S ou des saumures hautement corrosives.
